Настройка Multi-Hop BFD по BGP

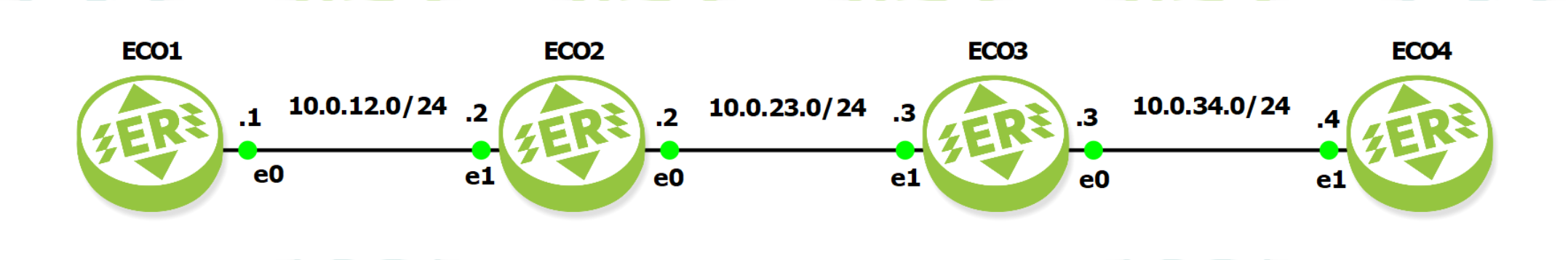

Постройте схему в соответствии с рисунком ниже: Полные конфигурации всех узлов доступны по ссылке https://docs.ecorouter.ru/Руководство/901-Примеры-конфигураций/Multi-Hop-BFD-по-BGP.

На всех маршрутизаторах настроены порты и интерфейсы. Между соседями настроены общие подсети.

На каждом маршрутизаторе задан loopback адрес вида 1.1.1.1/32 соответственно порядковому номеру маршрутизатора.

На каждом маршрутизаторе запущен протокол ISIS 1. Каждый интерфейс каждого маршрутизатора привязан к ISIS 1. Обеспечена IP-связность между всеми интерфейсами всех маршрутизаторов.

На ECO1 и ECO4 запущен протокол BGP, между ECO1 и ECO4 установлено BGP-соседство.

Настройте ECO1 как показано ниже:

hostname ECO1

router isis 1
 net 49.0000.0000.0001.00
 passive-interface loopback.0

router bgp 1000
 neighbor 4.4.4.4 remote-as 1000
 neighbor 4.4.4.4 update-source 1.1.1.1
 neighbor 4.4.4.4 fall-over bfd multihop

port ge0
 service-instance sige0
  encapsulation untagged

interface loopback.0
 ip address 1.1.1.1/32

interface inge0
 connect port ge0 service-instance sige0
 ip address 10.0.12.1/24
 ip router isis 1

bfd multihop-peer 4.4.4.4 interval 100 minrx 100 multiplier 3

Аналогично настройте остальные маршрутизаторы.

На маршрутизаторах ECO2 и ECO3 не настраивается BGP и BFD.

BGP на ECO1 и ECO4 настраивается зеркально.

router isis 1>net 49.0000.0000.0001.00: ECO2 — 0002, ECO3 — 0003, ECO4 — 0004.

Адреса loopback на каждом маршрутизаторе привязываются в настройках router isis 1 как пассивные интерфейсы.

Ключевые команды для настройки BFD вводятся на :

  • Команда bfd multihop-peer определяет соседа по multihop-сессии таймеры. Команда описана в первом подразделе данного раздела.
  • Команда router bgp 1000>neighbor 4.4.4.4 fall-over bfd multihop включает BGP-multihop соседство.

Проверить работу Multi-Hop BFD можно с помощью программы перехвата трафика.

Перехватите трафик между ECO3 и ECO4. Выберите одно из сообщений BFD Control. Перейдите в Internet Protocol Version 4 и удостоверьтесь что TTL пакета = 253. TTL = 253 говорит о том, что пакет сделал два перехода через ECO2 и ECO3 перед тем как попасть в перехват.
