GRE

4 min read

GRE

GRE (Generic Routing Encapsulation) — протокольный механизм, использующий IP (UDP) как транспортный протокол. GRE может быть использован для переноса различных протоколов внутри себя.

Возможности:

  • GRE-туннели предоставляют возможность создавать многопротокольные локальные сети поверх однопротокольной магистральной сети.
  • GRE-туннели предоставляют обходные пути для реализации сетей содержащих протоколы с ограниченным количеством переходов (hops).
  • GRE-туннели объединяют разрозненные подсети.
  • GRE-туннели позволяют реализовать соединения VPN поверх WAN-сетей.

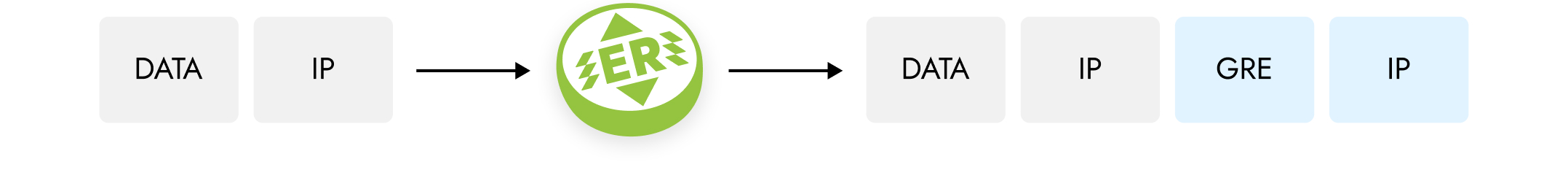

Для отправки в GRE туннель IP-пакет при прохождении через интерфейс туннеля получает сверху дополнительный заголовок GRE, в котором в качестве адреса источника и адреса назначения будут указаны ip адреса начальной и конечной точки туннеля. После прибытия пакета на интерфейс с адресом назначения туннеля служебный заголовок GRE будет отброшен, и далее пакет будет обрабатываться в соответствии со своим «родным» IP заголовком.

Рисунок

MTU в протоколах туннелирования

Типичная размерность MTU для L3 интерфейса 1500 байт. В связи с добавлением служебного заголовка появляются новые требования к допустимому значению MTU при передаче пакета. Заголовок GRE имеет размерность 4 байта, 20 байт транспортный IP заголовок, заголовок IP пакета 20 байт, таким образом возникает необходимость задавать размер допустимого MTU на интерфейсах туннеля меньше стандартного значения.

Таблица —  команды настройки

КомандаОписание
interface tunnel.<номер>Создание интерфейса туннеля, где номер произвольное число
ip mtu <значение>Задание значения mtu для интерфейса
ip tunnel <source IP> <destination IP> mode <eoip │ gre │ ipip>Задание IP-адресов начала и конца туннеля и типа туннеля

Keepalive в GRE

GRE-туннель не может автоматически отключиться, когда удалённая сторона недоступна. Туннельный интерфейс остаётся включённым, маршруты остаются в таблице, трафик идёт в никуда. Механизм keepalive — решает эту проблему, добавляя туннелям способность отслеживать состояние удалённой стороны.

Туннельный keepalive механизм работает даже если удалённая сторона не поддерживает keepalive. Сообщение keepalive отправляется удалённой стороне. При получении keepalive маршрутизатор декапсулирует GRE-пакет, в котором находится ещё один GRE-пакет с IP-заголовком и keepalive внутри, после чего маршрутизатор пересылает этот пакет по новому заголовку обратно отправителю keepalive.

Механизм keepalive включается в, режиме конфигурации туннельного интерфейса командой ip tunnel keepalive <0-65535> <1-255>:

  • <0-65535> — периодичность отправки сообщения keepalive в секундах. Значение по умолчанию — 10 секунд. Значение равное нулю отключает функцию keepalive.
  • <1-255> — допустимое количество не вернувшихся keepalive сообщений. Значение по умолчанию равно трём. Система ожидает ответное keepalive в течении одной секунды; если сообщение не получено, счётчик попыток увеличивается на единицу. При достижении установленного значения туннель отключается.
  • После отключения туннеля отправка сообщений keepalive продолжается с заданной периодичностью. При получении ответного keepalive туннель восстанавливается.

В EcoRouterOS существует возможность статически задать входящий и исходящий IP адреса внутреннего заголовка GRE пакетов keepalive. Это делается для того чтобы механизм keepalive проверял не только доступность конца туннеля, но и статус удалённого туннельного интерфейса: ip tunnel keepalive nat-avoidance source <A.B.C.D> `ip tunnel keepalive nat-avoidance destination <A.B.C.D>

Пример базовой настройки туннеля GRE

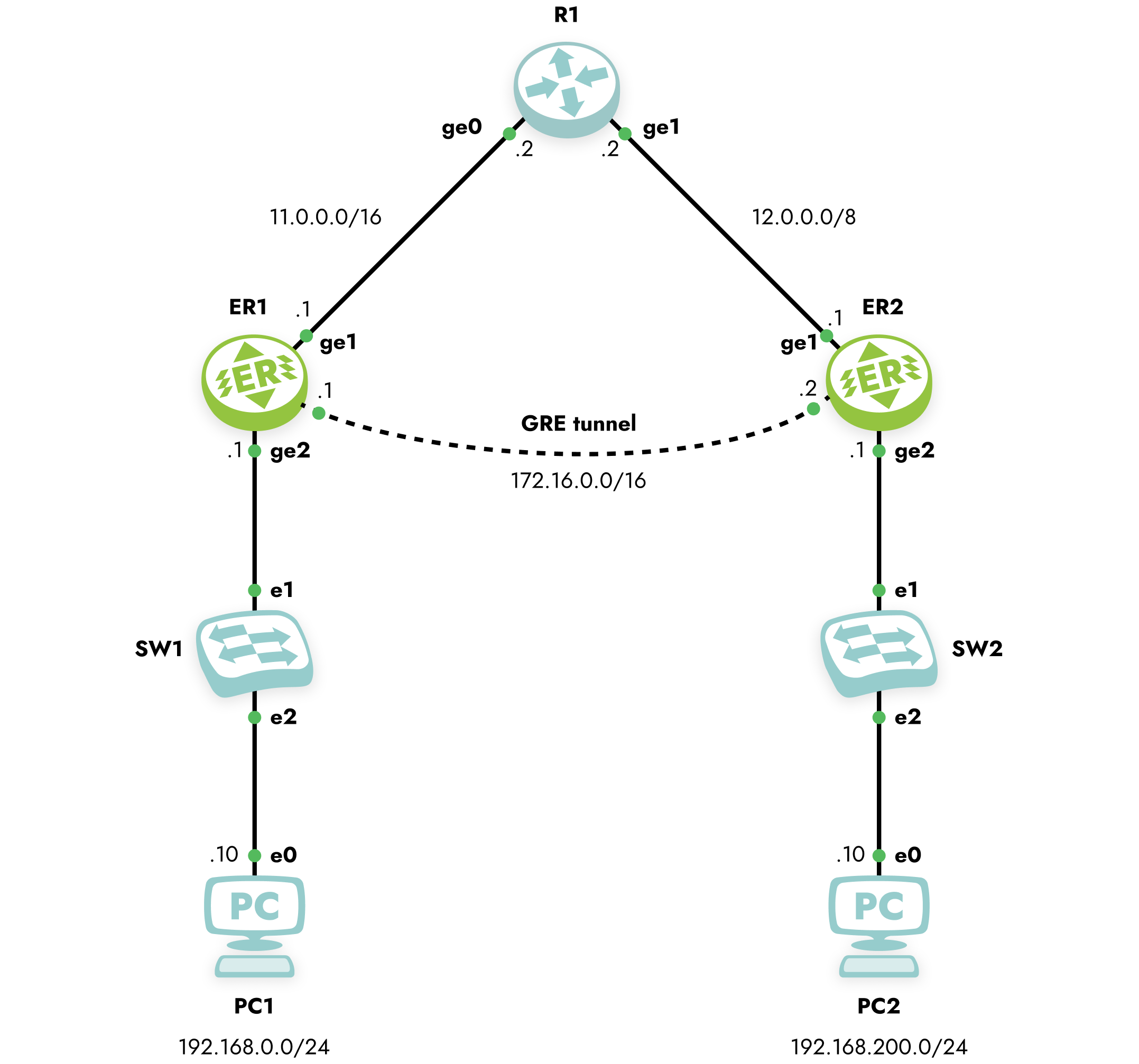

Рисунок


Настройте туннель GRE между устройствами ER1 и ER2.

Шаг 1. Настройте интерфейсы и порты на маршрутизаторах EcoRouter.

enable
configure

interface 2ge1
 ip address 11.0.0.1/16

interface 2ge2
 ip address 192.168.0.1/24

port ge1
 service-instance 4ge1
  encapsulation untagged
  connect ip interface 2ge1

port ge2
 service-instance 4ge2
  encapsulation untagged
  connect ip interface 2ge2

Шаг 2. Создайте интерфейс туннеля c именем tunnel.0

ER1(config)#interface tunnel.0

Шаг 3. Назначьте ip адрес

ER1(config-if)#ip add 172.16.0.1/16

Шаг 4. Установите параметр MTU

ER1(config-if)#ip mtu 1400

Шаг 5. Задайте режим работы туннеля GRE и адресов начала и конца туннеля

ER1(config-if)#ip tunnel 11.0.0.1 12.0.0.1 mode gre

Шаг 6. Настройте маршрутизацию трафика в туннель

ER1(config)#ip route 12.0.0.0/8 11.0.0.2
ER1(config)#ip route 192.168.200.0/24 172.16.0.2

Произведите аналогичную настройку на ER2.

enable
configure

interface 2ge1
 ip address 12.0.0.1/8

interface 2ge2
 ip address 192.168.200.1/24

port ge1
 service-instance 4ge1
  encapsulation untagged
  connect ip interface 2ge1

port ge2
 service-instance 4ge2
  encapsulation untagged
  connect ip interface 2ge2

interface tunnel.0
 ip add 172.16.0.2/16
 ip mtu 1400
 ip tunnel 12.0.0.1 11.0.0.1 mode gre

ip route 11.0.0.0/16 12.0.0.2
ip route 192.168.0.0/24 172.16.0.1

Шаг 7. Настройте интерфейсы и порты на маршрутизаторе R1.

interface 2ge0
 ip address 11.0.0.2/16

interface 2ge1
 ip address 12.0.0.2/8

port ge0
 service-instance 4ge0
  encapsulation untagged
  connect ip interface 2ge0

port ge1
 service-instance 4ge1
  encapsulation untagged
  connect ip interface 2ge1

Шаг 8. Установите адрес и шлюз для PC1 и PC2.

PC1> ip 192.168.0.10/24 192.168.0.1
PC2> ip 192.168.200.10/24 192.168.200.1

Команды просмотра

Для просмотра состояния туннеля используется команда show interface tunnel.<номер туннеля>.

Для созданной выше конфигурации команда будет отображать следующий результат:

ecorouter#sh int tunnel.0
 Interface tunnel.0 is up, line protocol is up
  Ethernet address: 0000.ab27.8404
  MTU: 1400
  Tunnel source: 11.0.0.1
  Tunnel destination: 12.0.0.2
  Tunnel mode: GRE
  ICMP redirection is on
  <UP,BROADCAST,RUNNING,NOARP,MULTICAST>
  inet 172.16.0.1/16 broadcast 172.16.255.255/16
  total input packets 0, bytes 0
  total output packets 0, bytes 0
