Бриджинг с поддержкой L3

Сетевой мост (бридж) — физическое или логическое устройство, разделяющее домены коллизий Ethernet и работающее на двух нижних уровнях сетевых стеков OSI и TCP/IP. Объединение двух или более сетевых сегментов называется бриджингом. В простых бриджах широковещательные пакеты рассылаются во все интерфейсы бриджа; бриджи с поддержкой VLAN могут ограничивать широковещательные домены отдельными интерфейсами. Идентификатор VLAN в таких бриджах должен быть уникален в пределах устройства. Широковещательный домен, ограниченный VLAN, получил в стандартах IEEE 802.1Q/802.1ad название VLAN бридж-домен.

С развитием провайдерских технологий появилась потребность ограничивать уникальность VLAN ID отдельным портом. Такую возможность предоставила концепция EVC (Ethernet Virtual Connection), в которой широковещательный L2 домен уже не привязан к VLAN. EVC бридж-домен объединяет виртуальные L2 интерфейсы, называемые сервисными (service instance, SI). L3 интерфейс для связи L2 и L3 доменов в традиционных бриджах называется SVI или BVI, в EVC бридж-доменах для него принято название BDI (сокр. от Bridge Domain Interface).

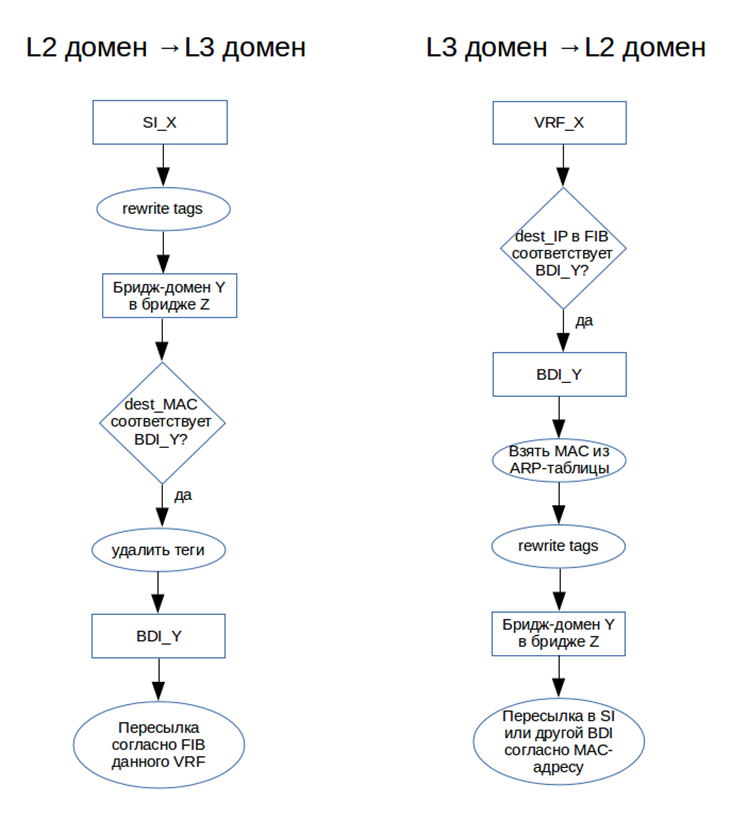

Диаграммы процессов, происходящих при пересылке фреймов между L2 и L3 доменами с участием BDI в обоих направлениях, приведены на рисунке ниже.

Рисунок
